EIGENSCHAFTEN UND ANWENDUNG

Die Bildung von spezifischen Profilen mit hoher Toleranz auf den Werkstücken aus sehr harten Materialien (Wolframkarbid, technische Keramik, gehärteter Stahl usw.) stellt eine Herausforderung im Zerspanen dar.

Eine Möglichkeit ist, eine profilierte Diamant- oder CBN-Schleifscheibe zu verwenden, die ein Negativ zum Werkstückprofil bildet.

Schleifen mit diesen Schleifscheiben ermöglicht eine effektive Produktion von großer Menge Erzeugnisse mit genauer Form bzw. genauem Profil. Auf diese Weise kann man eine Vielzahl an Werkstücken herstellen, wie zum Beispiel:

Rotationswerkzeuge (Reibahlen, Räumer, Gewindebohrer, Spanbrecher auf den Werkzeugen, Sonderbohrer, Fräser usw.) – für Schleifmaschinen wie z. B.ANCA, EWAG, Micron, Schneeberger, Walter, u. Ä.
Obráběcí vyměnitelné břitové destičky (API für Gewindedrehen usw.) – für Schleifmaschinen HAAS, Jung, Kellenberger, u. Ä.
Werkstücke je nach Bedarf

Diese Schleifapplikationen sind sehr anspruchsvoll auf die Präzision und die Formstabilität der Schleifscheibe. Wir bieten die profilierten Schleifscheiben in Metallbindung an. Eine Kombination von reichen Erfahrungen mit diesen Bindungen und der neuesten Technologie mit elektroerosivem Formen von Schleifscheiben.

Die Präzision ist zwar nicht so hoch wie bei den „negativen“ Rollen, aber in vielen Schleifapplikationen können sie mit diesen Schleifscheiben erfolgreich ersetzt werden.

ANGEBOTENE PRODUKTE UND DIENSTLEISTUNGEN

RENOVATION VOM SCHLEIFSCHEIBENPROFIL:

Nach individueller Konsultation mit dem Kunden können wir das Profil durch Schleifen wiederherstellen. (Zur Zeit separat, d. h. ohne Dorn/ Flansch.) Kontaktieren Sie uns für mehr Informationen.

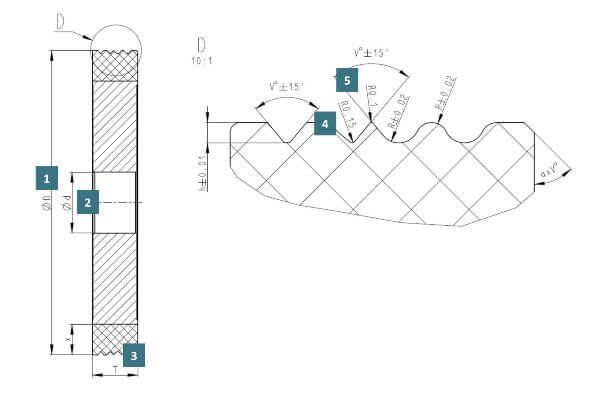

MASSE UND TOLERANZEN VON UNSEREN PROFILIERTEN SCHLEIFSCHEIBEN:

(Siehe Vermerk unten)

Profilierte Dia- und CBN-Schleifscheiben 5

Schleifscheibe Durchmesser (D): 50 bis 250 mm (+/- 0,02 mm). Größere D auf Anfrage.
Aufnahmebohrung (d): je nach Kundenbedarf (bis zu H2).
Schleifbelag (T/X): Max. 30/ X mm. Andere Maße bitte anfragen.
Radius konvex: min. 0,15 mm. Kleinere Radien auf Anfrage.
Radius konkav: min. 0,1 mm. Es besteht ein Zusammenhang zwischen Größe von diesem Radius und der Korngröße. Die ergebene Schärfe ist 0,1 minus Korngröße vom Schleifmittel. Für noch schärferen Radius tretten Sie mit uns in Kontakt.
Körngrößen: D27 – 151. Bitte individuell mit uns konsultieren.
Allgemeine Maßtoleranzen: dienen nur zur Orientierung. Höhere Präzision nach individueller Konsultation. Im Fall einer Abweichung von vereinbarten Toleranzen werden wir die Schleifscheibe nacharbeiten.
